Jak narysować plan osiedla - kompletny przewodnik krok po kroku

Samodzielne narysowanie planu osiedla może wydawać się skomplikowanym zadaniem, ale w rzeczywistości jest to proces, który z odpowiednim przewodnictwem staje się dostępny dla każdego. Niezależnie od tego, czy jesteś studentem architektury, hobbystą, uczniem realizującym projekt szkolny, czy aktywistą społecznym zaangażowanym w lokalne inicjatywy, ten praktyczny poradnik krok po kroku pomoże Ci stworzyć czytelny i funkcjonalny szkic. Od podstawowych narzędzi, przez kluczowe elementy projektu, aż po zaawansowane oprogramowanie – dowiesz się, jak przekuć swoją wizję w konkretny plan.

Plan osiedla na własną rękę? Dowiedz się, od czego zacząć i jakich błędów unikać

Plan osiedla, w kontekście amatorskiego rysunku, to nic innego jak wizualna reprezentacja koncepcji zagospodarowania terenu, przedstawiająca rozmieszczenie budynków, dróg, zieleni i innych elementów infrastruktury. Jest to narzędzie niezwykle przydatne dla studentów, którzy chcą ćwiczyć swoje umiejętności projektowe, hobbystów pasjonujących się urbanistyką, uczniów w ramach projektów edukacyjnych, a także dla lokalnych aktywistów, którzy pragną przedstawić swoje pomysły na rozwój danej przestrzeni. Jego głównym celem jest informowanie i wizualizowanie pomysłów w przystępny sposób.

Warto jednak jasno rozróżnić amatorski szkic planu osiedla od profesjonalnych dokumentów, takich jak Miejscowy Plan Zagospodarowania Przestrzennego (MPZP) czy projekt zagospodarowania terenu. Te ostatnie są dokumentami prawnymi, opracowywanymi przez uprawnionych urbanistów i architektów, które muszą spełniać rygorystyczne wymogi Prawa Budowlanego i innych przepisów. Nasz amatorski plan nie ma mocy prawnej i nie musi spełniać tych wymogów.

Mimo to, uważam, że warto czerpać inspirację z profesjonalnej symboliki i kolorystyki stosowanej w MPZP. Dzięki temu nasz plan stanie się bardziej czytelny i zrozumiały dla szerszego grona odbiorców. Na przykład, użycie brązowego koloru dla terenów mieszkalnych, czerwonego dla usługowych czy zielonego dla terenów zieleni to uniwersalny język, który od razu komunikuje funkcję danej przestrzeni.

Przygotowanie do rysowania – co musisz wiedzieć, zanim postawisz pierwszą kreskę?

Zanim zabierzesz się za rysowanie, kluczowe jest solidne przygotowanie. To właśnie ten etap często decyduje o sukcesie lub porażce całego projektu.

Określenie celu i zakresu Twojego planu

Zastanów się, co dokładnie ma przedstawiać Twój plan i jaki obszar obejmować. Czy ma to być ogólna wizja idealnego osiedla, czy szczegółowy układ konkretnej działki? Czy chcesz pokazać tylko budynki i drogi, czy może również detale takie jak mała architektura czy oświetlenie? Określenie celu pomoże Ci skupić się na najważniejszych elementach i uniknąć zbędnych szczegółów, które mogą przytłoczyć projekt. Zakres z kolei pozwoli Ci oszacować ilość pracy i wybrać odpowiednie narzędzia.

Zbieranie inspiracji: gdzie szukać pomysłów na układ osiedla?

Nie musisz wymyślać koła na nowo. Rozejrzyj się wokół! Poszukaj inspiracji w istniejących, dobrze zaprojektowanych osiedlach – zarówno w swojej okolicy, jak i w internecie. Zwróć uwagę na ich układ komunikacyjny, rozmieszczenie zieleni, dostęp do usług. Cennym źródłem wiedzy są również wspomniane już dokumenty planistyczne, takie jak MPZP. Nie chodzi o kopiowanie, ale o zrozumienie, jak profesjonaliści rozwiązują problemy przestrzenne i jaką symbolikę stosują. Przykładowo, brązowy dla terenów mieszkaniowych, czerwony dla usługowych, zielony dla terenów zieleni – to już wiemy, ale warto też zobaczyć, jak oznaczane są np. obiekty użyteczności publicznej czy tereny rekreacyjne.

Skala i proporcje – klucz do realistycznego projektu

Zachowanie skali jest absolutnie fundamentalne dla stworzenia realistycznego i użytecznego planu. Bez niej Twój projekt będzie jedynie abstrakcyjnym rysunkiem, a nie wizją, którą można przełożyć na rzeczywistość. Skala (np. 1:500, 1:1000) określa, ile razy rzeczywiste wymiary zostały zmniejszone na rysunku. Jeśli masz dostęp do mapy zasadniczej terenu (którą często można pobrać z zasobów geodezyjnych lub znaleźć w serwisach mapowych), możesz wykorzystać ją jako podkład. Pamiętaj jednak o jej prawidłowym przeskalowaniu do wybranej przez siebie skali, aby wszystkie elementy były proporcjonalne. To zapewni, że Twoje drogi będą miały odpowiednią szerokość, a budynki realne rozmiary względem siebie.

Jak narysować czytelny plan osiedla? Przewodnik krok po kroku

Przejdźmy teraz do konkretów. Oto szczegółowy przewodnik, który pomoże Ci narysować Twój plan osiedla.

1. Krok 1: Wybór podkładu – czysta kartka czy mapa terenu?

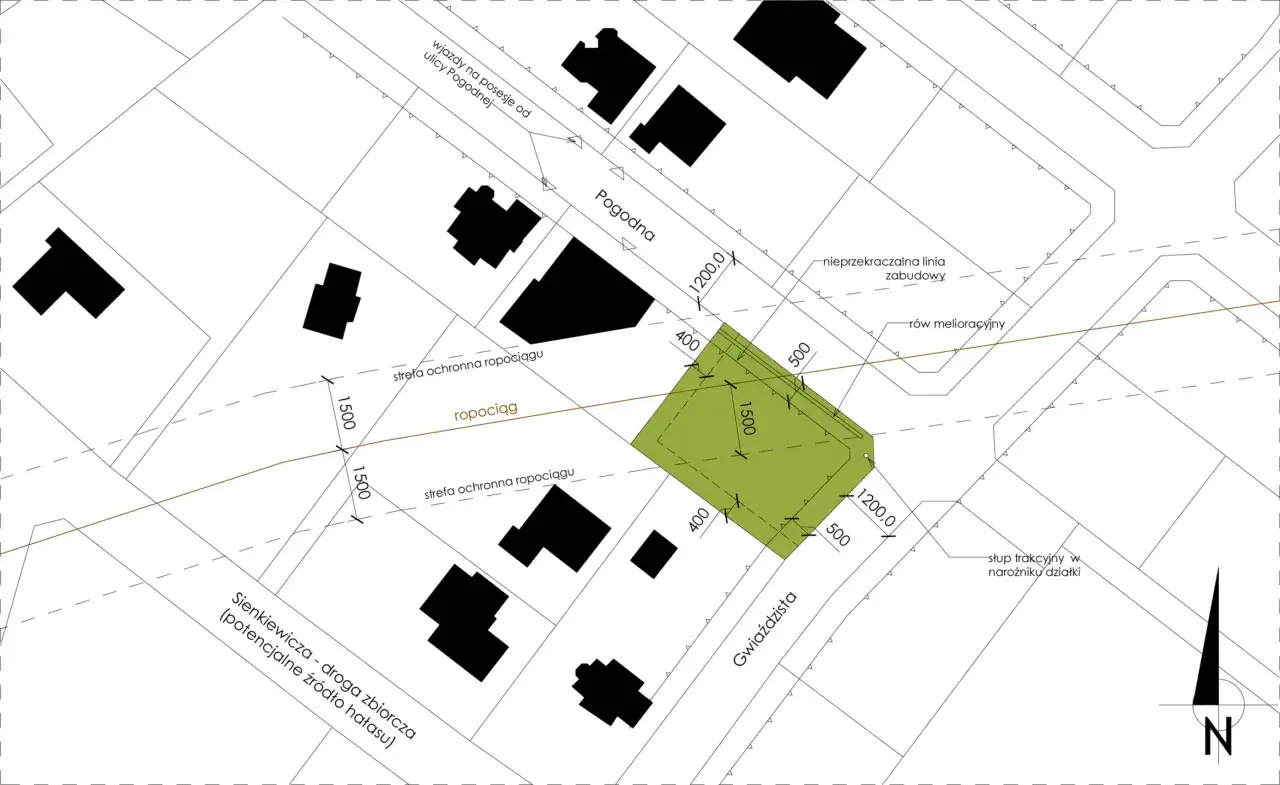

   Masz dwie główne opcje. Czysta kartka daje Ci pełną swobodę twórczą, idealną do projektowania od zera. Jeśli jednak chcesz osadzić swój plan w istniejącym kontekście, mapa terenu (np. zasadnicza) będzie niezastąpionym podkładem. Zapewni ona realne ukształtowanie terenu, istniejącą infrastrukturę i otoczenie, co jest kluczowe dla realistycznego projektu. Pamiętaj tylko o jej odpowiednim przeskalowaniu.

2. Krok 2: Szkicowanie głównego układu komunikacyjnego – drogi i chodniki

   Zacznij od krwiobiegu osiedla. Narysuj główne drogi dojazdowe, a następnie te wewnętrzne, które będą obsługiwać poszczególne części osiedla. Pamiętaj o hierarchii dróg – główne powinny być szersze, a te lokalne węższe. Nie zapomnij o chodnikach i ścieżkach rowerowych, które są niezbędne dla komfortu i bezpieczeństwa mieszkańców. To one łączą wszystkie elementy w spójną całość.

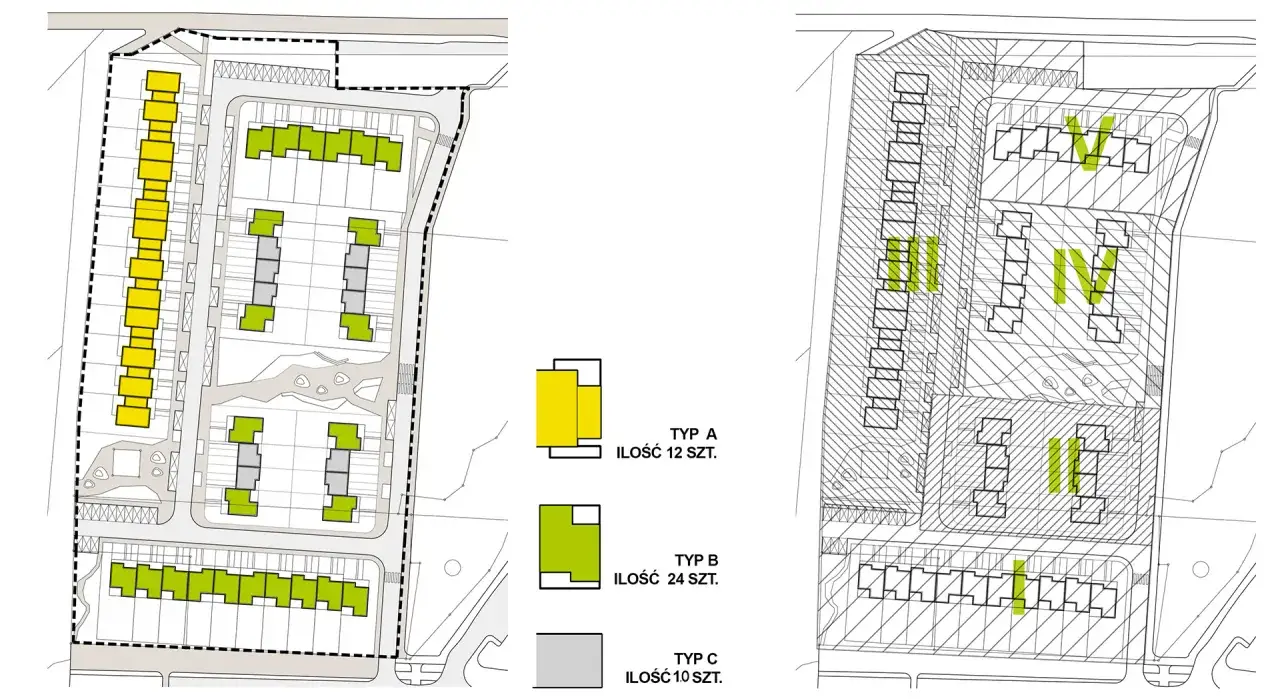

3. Krok 3: Rozmieszczanie kluczowej zabudowy – bloki, domy i usługi

   Teraz czas na budynki. Logicznie rozmieszczaj budynki mieszkalne (jednorodzinne, wielorodzinne) oraz te usługowe (np. sklepy, przedszkola, punkty usługowe). Zastanów się nad ich orientacją względem stron świata, dostępem do światła słonecznego i odległościami między nimi. Pamiętaj o zachowaniu odpowiednich odległości od dróg i innych obiektów, aby zapewnić funkcjonalność i prywatność.

4. Krok 4: Planowanie zieleni i przestrzeni rekreacyjnych – parki, skwery, place zabaw

   Zieleń to płuca osiedla i klucz do podniesienia jakości życia. Wkomponuj parki, skwery, place zabaw i inne tereny rekreacyjne. Zastanów się, gdzie mieszkańcy będą mogli odpocząć, spotkać się czy spędzić czas z dziećmi. Drzewa, krzewy i trawniki nie tylko upiększają, ale też pełnią funkcje ekologiczne i społeczne.

5. Krok 5: Dodawanie detali – parkingi, mała architektura i oświetlenie

   Detale sprawiają, że plan staje się bardziej realistyczny i funkcjonalny. Zaplanuj miejsca parkingowe (naziemne, podziemne), dodaj elementy małej architektury, takie jak ławki, kosze na śmieci, stojaki na rowery. Zaznacz również punkty oświetlenia ulicznego. Te drobne elementy znacząco wpływają na użyteczność i estetykę przestrzeni.

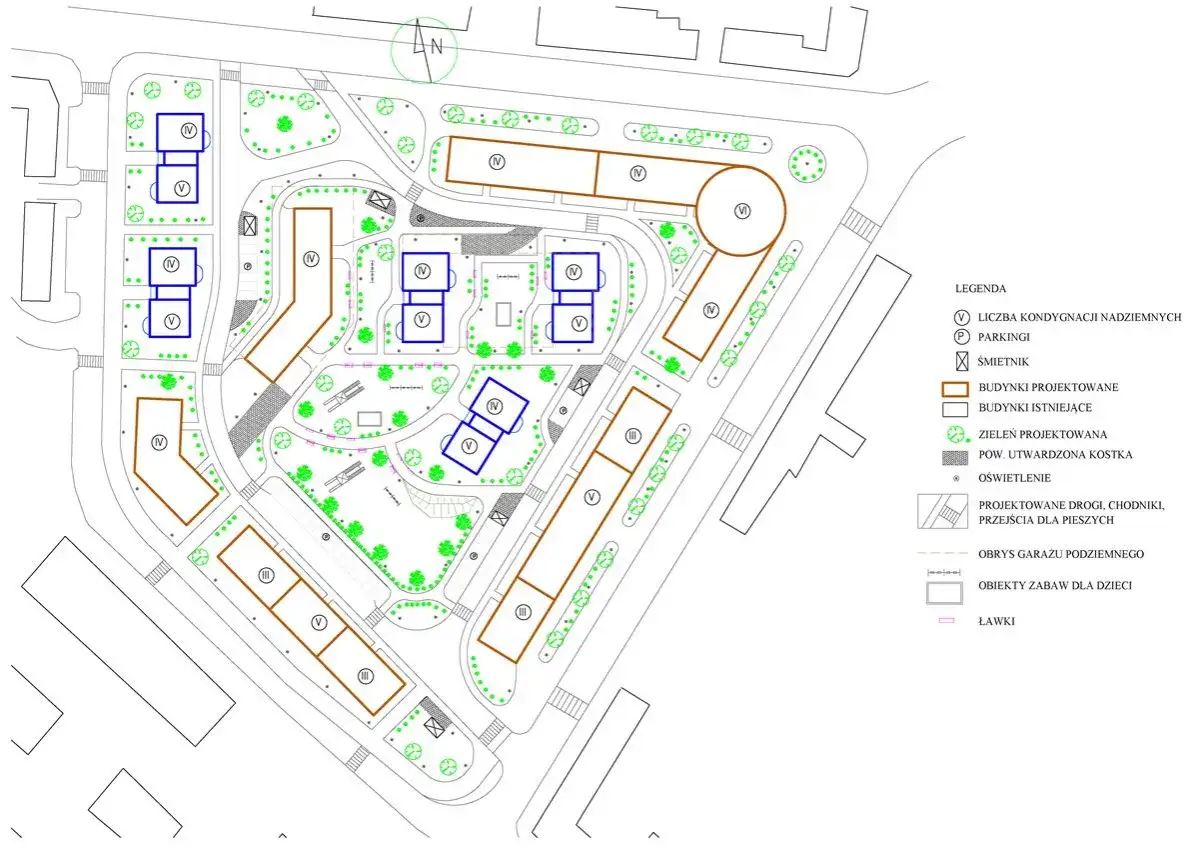

6. Krok 6: Stworzenie legendy – jak opisać symbole, by każdy zrozumiał Twój plan?

   Legenda to Twój słownik do planu. Jest absolutnie niezbędna, aby każdy, kto na niego spojrzy, mógł go zrozumieć. W legendzie wyjaśnij wszystkie użyte symbole, kolory i oznaczenia. Nawiąż do symboliki MPZP, aby Twój plan był intuicyjny. Na przykład, określ, co oznacza kolor brązowy, zielony, czerwony, a także jakie symbole reprezentują place zabaw, parkingi czy przystanki autobusowe. Jasna legenda to klucz do czytelności.

Niezbędne elementy każdego dobrego planu osiedla

Każdy plan, aby był kompletny i zrozumiały, powinien zawierać pewne kluczowe elementy. Poniżej przedstawiam tabelę, która je podsumowuje, a następnie rozwinę każdy z nich.

Budynki mieszkalne i usługowe: To serce każdego osiedla. Ważne jest nie tylko ich rozmieszczenie, ale także typ – czy to domy jednorodzinne, czy bloki wielorodzinne. Pamiętaj o uwzględnieniu budynków usługowych, takich jak sklepy, apteki czy placówki edukacyjne, które są niezbędne dla codziennego funkcjonowania mieszkańców. W profesjonalnych planach tereny mieszkalne często oznacza się kolorem brązowym, a usługowe czerwonym, co jest dobrym punktem wyjścia.

Drogi, ścieżki i parkingi: Sprawny układ komunikacyjny to podstawa. Planując drogi, chodniki i ścieżki rowerowe, myśl o płynności ruchu, bezpieczeństwie pieszych i rowerzystów. Nie zapomnij o odpowiedniej liczbie miejsc parkingowych, które są kluczowe w dzisiejszych czasach. Możesz użyć linii ciągłych lub przerywanych oraz szarego lub czarnego wypełnienia, aby odróżnić te elementy.

Zieleń urządzona i naturalna: Zieleń to nie tylko estetyka, ale i funkcjonalność. Parki, skwery, place zabaw, a także pojedyncze drzewa i krzewy poprawiają jakość powietrza, zapewniają cień i tworzą miejsca do rekreacji. Kolor zielony jest tu oczywiście najbardziej intuicyjnym oznaczeniem.

Mała architektura: Te z pozoru drobne elementy mają ogromne znaczenie dla komfortu użytkowania przestrzeni. Ławki, latarnie, kosze na śmieci, stojaki na rowery – to wszystko sprawia, że osiedle jest bardziej przyjazne i funkcjonalne. Możesz je oznaczyć prostymi symbolami graficznymi.

Infrastruktura techniczna: Chociaż często niewidoczna, infrastruktura techniczna jest krwiobiegiem każdego osiedla. Sieci wodociągowe, kanalizacyjne, energetyczne, gazowe i telekomunikacyjne muszą być zaplanowane tak, aby zapewnić dostęp do podstawowych usług. Na planie można je przedstawić za pomocą linii przerywanych o różnych wzorach i specjalnych symboli, które odróżnią poszczególne typy sieci.

Narzędzia, które ożywią Twój projekt – od ołówka po darmowe programy

Wybór odpowiednich narzędzi to kolejny ważny krok. Na szczęście, masz do dyspozycji szeroki wachlarz opcji, od tradycyjnych po cyfrowe.

Tradycyjne metody rysunku: kiedy papier i kredki wystarczą?

Nie zawsze potrzebujesz zaawansowanego oprogramowania. Czasem najprostsze narzędzia są najlepsze. Papier, ołówek, linijka, ekierka i cyrkiel to zestaw, który pozwoli Ci stworzyć solidny szkic. Główną zaletą tej metody jest jej dostępność i intuicyjność. Możesz szybko nanosić zmiany, eksperymentować z układem i poczuć fizyczny kontakt z projektem. To świetna opcja na początek, do szybkiego szkicowania koncepcji lub gdy nie masz dostępu do komputera. Pamiętaj, że nawet profesjonaliści często zaczynają od ręcznych szkiców.

Darmowe programy do projektowania online: przegląd najlepszych opcji (Planner 5D, SketchUp Free)

Jeśli chcesz przenieść swój projekt na wyższy poziom, ale nie chcesz inwestować w drogie oprogramowanie, darmowe programy online są doskonałym rozwiązaniem. Aplikacje takie jak Planner 5D czy SketchUp Free oferują imponujące funkcjonalności. Pozwalają na projektowanie zarówno w 2D, jak i w 3D, co daje znacznie lepsze wyobrażenie o przestrzeni. Co więcej, często dysponują gotowymi bibliotekami obiektów – od drzew i budynków, po meble miejskie, co znacznie przyspiesza pracę. Ich łatwość obsługi sprawia, że są idealne dla początkujących, a wizualizacje 3D potrafią naprawdę ożywić Twój plan.

Zaawansowane oprogramowanie dla ambitnych: kiedy warto pomyśleć o narzędziach typu CAD?

Dla tych, którzy planują rozwijać swoje umiejętności i potrzebują większej precyzji oraz zaawansowanych funkcji, warto pomyśleć o profesjonalnych narzędziach typu CAD (Computer-Aided Design). Pełne wersje programów takich jak SketchUp Pro czy AutoCAD oferują niemal nieograniczone możliwości projektowe, od dokładnego modelowania terenu po skomplikowane analizy. To inwestycja, która opłaci się, jeśli planujesz poważniej zająć się projektowaniem urbanistycznym lub architektonicznym. Według danych Lex.pl, znajomość tych programów jest często wymagana na rynku pracy w branży budowlanej i projektowej.

Najczęstsze pułapki przy rysowaniu planu – sprawdź, jak ich uniknąć

Nawet z najlepszymi intencjami łatwo popełnić błędy. Oto najczęstsze pułapki, na które warto uważać, aby Twój plan był jak najlepszy.

Brak skali i zaburzone proporcje: najczęstszy błąd początkujących

To błąd, który widzę najczęściej. Zaniedbanie skali i proporcji prowadzi do nierealistycznych i nieczytelnych projektów. Drogi są zbyt wąskie, budynki zbyt duże względem siebie, a parki mają nierealne rozmiary. Pamiętaj, że skala to nie tylko liczba, ale klucz do zachowania realizmu. Bez niej Twój plan będzie jedynie abstrakcyjnym rysunkiem, a nie wizją, którą można przełożyć na rzeczywistość. Zawsze sprawdzaj wymiary i upewnij się, że wszystko jest proporcjonalne do siebie i do wybranej skali.

Niefunkcjonalny układ: jak zapewnić wygodę przyszłym mieszkańcom?

Piękny plan to nie wszystko. Musi być przede wszystkim funkcjonalny. Unikaj projektowania osiedli, które są estetyczne, ale niepraktyczne. Zastanów się nad komunikacją – czy drogi są logicznie połączone? Czy jest łatwy dostęp do usług, sklepów, szkół? Czy przestrzenie publiczne są łatwo dostępne i bezpieczne? Niefunkcjonalny układ może prowadzić do frustracji mieszkańców, korków i braku spójności społecznej. Myśl o codziennym życiu ludzi, którzy mieliby tam mieszkać.

Ignorowanie otoczenia: dlaczego kontekst jest ważny?

Żadne osiedle nie istnieje w próżni. Twój plan powinien zawsze uwzględniać istniejącą infrastrukturę, otoczenie naturalne i społeczne. Czy w pobliżu są ważne drogi, rzeki, lasy? Jakie są istniejące budynki i jak Twój projekt do nich pasuje? Ignorowanie kontekstu może prowadzić do konfliktów przestrzennych, zaburzenia krajobrazu i braku akceptacji społecznej. Dobry plan harmonijnie wpasowuje się w otoczenie, a nawet je wzbogaca.

Przeczytaj również: Tytuł prawny do nieruchomości: jakie dokumenty są niezbędne?

Zbyt wiele szczegółów lub ich brak – jak znaleźć złoty środek?

Znalezienie równowagi między szczegółowością a ogólnością to sztuka. Zbyt wiele detali może przytłoczyć plan, uczynić go nieczytelnym i trudnym do interpretacji. Z drugiej strony, brak wystarczających szczegółów sprawi, że plan będzie niekompletny i mało użyteczny. Zastanów się, co jest kluczowe dla Twojego celu i skup się na tym. Pamiętaj, że plan amatorski nie musi być tak szczegółowy jak profesjonalny projekt budowlany, ale powinien zawierać wszystkie elementy niezbędne do zrozumienia Twojej wizji.

Twój projekt jest gotowy – co dalej? Jak wykorzystać gotowy plan osiedla?

Gratuluję! Jeśli dotarłeś do tego momentu, masz już gotowy plan osiedla. Ale co z nim zrobić? Możliwości jest wiele, a wartość edukacyjna i praktyczna Twojego dzieła jest nie do przecenienia. Przede wszystkim, możesz go zaprezentować w szkole lub na uczelni jako część projektu. To świetny sposób na zdobycie oceny i pokazanie swoich umiejętności.

Jeśli jesteś zaangażowany w lokalne inicjatywy, Twój plan może stać się podstawą do dyskusji w społeczności. Możesz go wykorzystać do wizualizacji pomysłów na zagospodarowanie terenu, zainspirować innych mieszkańców i wspólnie poszukać najlepszych rozwiązań. To potężne narzędzie do komunikacji i angażowania ludzi.

Dla bardziej ambitnych, gotowy plan może służyć jako podstawa do dalszych, bardziej zaawansowanych projektów, na przykład w profesjonalnym oprogramowaniu CAD. To doskonały punkt wyjścia do rozwijania swoich umiejętności i pogłębiania wiedzy. Niezależnie od tego, czy użyjesz go jako osobistej wizualizacji pomysłu, czy jako narzędzia do zmian w otoczeniu, pamiętaj, że każdy duży projekt zaczyna się od pierwszego szkicu. Twój plan to dowód na to, że potrafisz myśleć przestrzennie i kreować przyszłość!
